Diese Seite zeigt das Konzept eines Interaktiven
Lehrbuches am Beispiel der Berechnung von
Auflagerkräften: Mit Hilfe der Maus bzw. der Tastatur können
verschiedene Parameter, wie z.B. Kräfte und Längen, interaktiv
variiert werden. Das Programm berechnet dann jeweils die
einzelnen Kräfte und Hebelarm-Längen. Um diese interaktiven
Funktionen nutzen zu können, wird ein Java - fähiger Browser
benötigt !

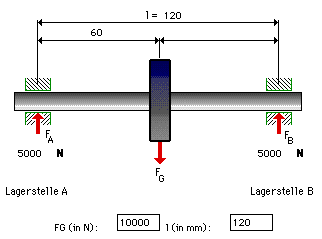

Die Auflagerkräfte bei Lagern und Wellenzapfen werden mit
Hilfe des Hebelgesetzes berechnet. Bei der Berechnung der
Auflagerkraft in A wird der Drehpunkt des einarmigen Hebels in B
angenommen und entsprechend bei der Berechnung in B der Drehpunkt
in A.
Quelltext des Java-Applets
